施工事例
------------------------------------------------------------------------------------------------------------
1. 施工要領書の作成及び施工事例 （スリーブの施工）
------------------------------------------------------------------------------------------------------------
下記仕様は、各お客様の設計図書「特記仕様書」等の仕様を基に作成、施工されるものであり当社全現場の対応ではありません。
 |
 |
|
|
ＲＣ造：スリーブ・補強筋取付
|
ＲＣ造：スリーブ・補強筋取付
|
|
 |
 |
|
|
ＳＲＣ造：鉄骨スリーブ・補強筋取付
|
スリーブ取付状況チェック
|
------------------------------------------------------------------------------------------------------------
2. 施工要領書の作成及び施工事例 （専用部配管の施工）
------------------------------------------------------------------------------------------------------------
下記仕様は、各お客様の設計図書「特記仕様書」等の仕様を基に作成、施工されるものであり当社全現場の対応ではありません。
 |
 |
|
|

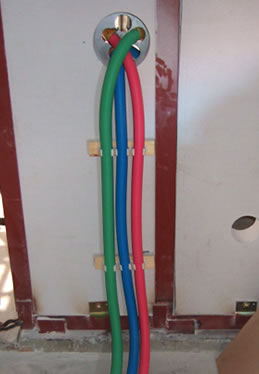

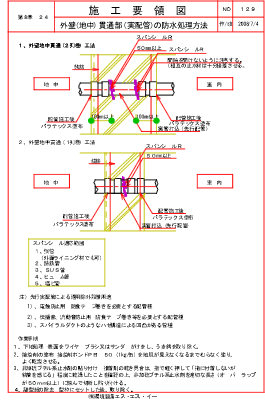

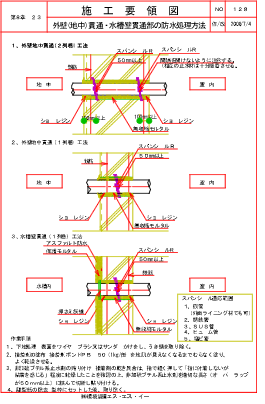

外壁貫通部配管施工状況
|
||
 |
 |
|
|
ウレタン吹付面、木レンガ台座使用により
断面欠損防止措置状況 ① |
ウレタン吹付面、木レンガ台座使用により
断面欠損防止措置状況 ② |
|
 |
||
|
ウレタン吹付面、木レンガ台座使用により
断面欠損防止措置状況 |
------------------------------------------------------------------------------------------------------------
3. 施工要領書の作成及び施工事例 （排水集合管の施工）
------------------------------------------------------------------------------------------------------------
下記仕様は、各お客様の設計図書「特記仕様書」等の仕様を基に作成、施工されるものであり当社全現場の対応ではありません。
|
|
 |
|
|
振動絶縁材を装着した集合管
|
||
 |
||
|
振動絶縁材仕様集合管の取付状況
※スラブ面はパラテックス仕上げ（防水措置） |
||
 |
 |
|
|
１階：エントランス等オフセット部

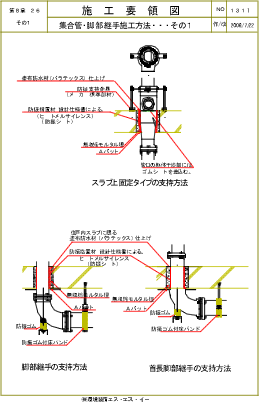

脚部継手部防振支持取付状況 ※上階、最下階別系統排水システム |
ピット内
脚部継手部防振支持取付状況 |
------------------------------------------------------------------------------------------------------------
4. 施工要領書の作成及び施工事例 （スパイラルダクトの施工）
------------------------------------------------------------------------------------------------------------
下記仕様は、各お客様の設計図書「特記仕様書」等の仕様を基に作成、施工されるものであり当社全現場の対応ではありません。
|
|
 |
|
|
耐熱ブチルゴム（黄色）、ブチルゴム（黒色）、ダクト装着状況チェック
|
||
 |
||
|

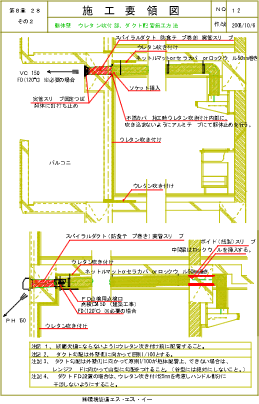

ＦＤレバーのウレタン吹き付け面との
離隔チェック（消防検査指摘事項対応） ※ＦＤレバー部、ウレタンと干渉しないこと |
||
 |
 |
|
|
火気ダクト、一般ダクト （消防検査指摘事項対応） |

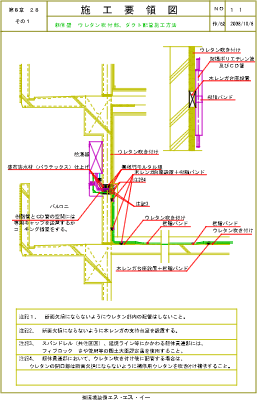

ウレタン吹き付け部施工チェック
（消防検査指摘事項対応） ※火気用ダクトの場合、躯体面との断熱材との隙間に可燃ウレタンが付着しないこと |
